一體化凈水器

一、概述

一體化凈水器是本公司根據省水利廳關于“千萬農民飲水工程”的號召，針對部分農村、山區村莊分散、地區偏僻、大型自來水工程很難貫徹的情況，并結合公司多年凈水處理的經驗，研制并為中小型自來水廠推出的新一代自來水凈化裝置。

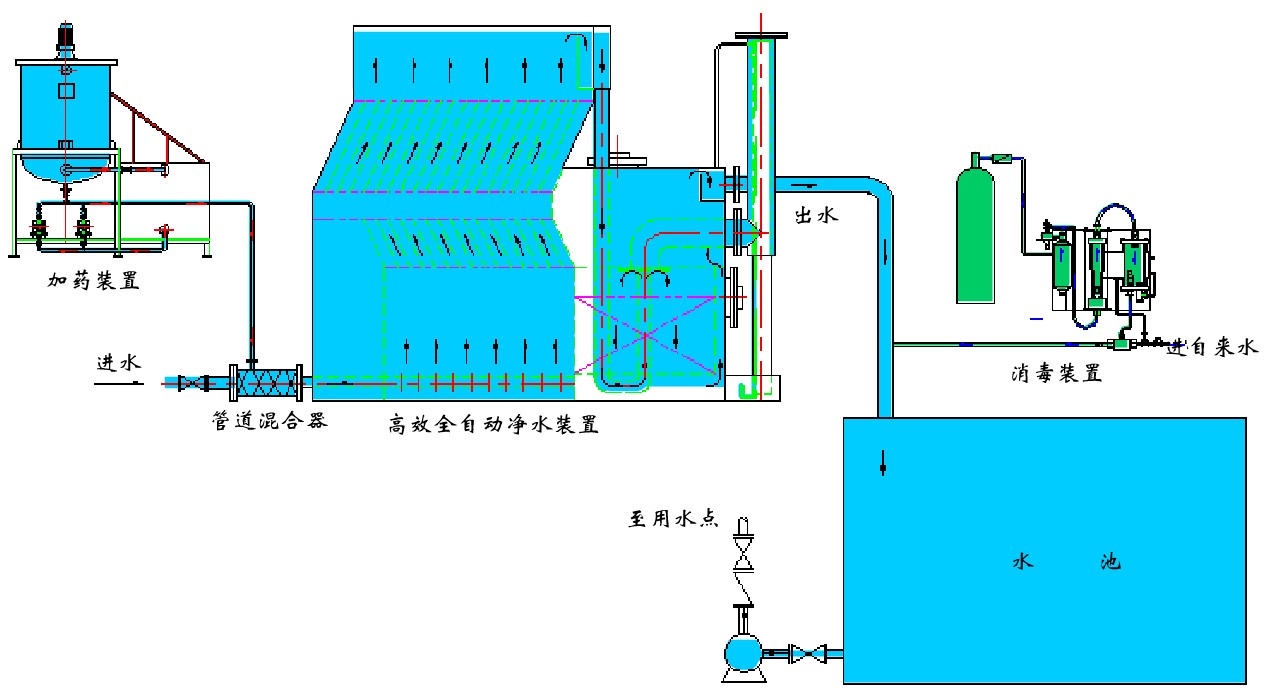

二、工作原理

一體化凈水設備是一種新型重力式自動沖洗凈水器，由凝聚反應區、斜管沉淀區、污泥區及過濾區組成。

a、凝聚反應區：

經加藥混合后的原水進入一體

化凈水器,首先進入裝置底部的配水區,凈水器的進水為一端進水,穿孔管布水,確保設備布水均勻,并且穿孔管的每個微孔處水流以一定的流速噴出,使污泥呈懸浮狀與原水中的細小礬花充分接觸, 前級混合后的原水在污泥的吸附作用下,進行徹底的混凝反應,通過剩余污泥的循環回流,進行絮凝反應,使進水與污泥具有更大的接觸面積,提高污泥的凝聚效率,使原水中的小礬花凝聚成較大的礬花,為斜管沉降創造有利條件。

b、斜管沉淀區:

斜管沉淀區分為上下兩部分,通過改變上下兩層的斜管的孔徑,提高水力梯度值,依據淺層沉淀理論,設置斜管加速沉降,下部反應區快速形成的大顆粒狀絮體,在兩層斜管之間水流方向發生改變,將會增加小顆粒絮體間的接觸機會,在流經上層斜管時,進一步沉淀使出水得到凈化。

形成的絮狀體懸浮物在一層斜管區進行整流及預沉,一層斜管起均勻布水及導流作用,經充分反應后絮狀水體沿二層斜管傾斜方向往上流動,進入沉降區內進行固液分離,沉積下來的污泥在重力及水流推力的作用下,沿斜管傾斜方向往下滑落。

c、污泥區:

斜管沉淀區沉淀的污泥通過水力的推流及自然沉降,部分剩余污泥經水力推動進入污泥區,大部分污泥回流進入高濃度混合反應區,為保證污泥區排泥的徹底性,每個污泥室均設有排泥系統及輔助排泥裝置。

d、排泥系統:

排泥管采用穿孔管結構,輔助排泥系統在工藝中主要起助沖的作用,采用穿孔管助沖形式,沿污泥區底部設置,用于排泥時污泥區的攪動,以利于污泥的徹底排凈。

e、集水及濾池配水區：

在沉淀池的清水區采用可調式三角堰板集水,經集水后匯入集水槽,使系統集水均勻。

集水槽出水自流進入配水區,經配水區進入各濾室內,每個濾池的進水配有進水流量調整擋板,可對每個濾池進水流量進行手動調節及設定,以保證各濾室配水的均勻性。

f、過濾系統：

經沉淀后的水體由配水槽通過配水管分配進入各個過濾室內,通過U形水封器配水,并由上而下通過濾料層,濾后水由各個濾池內的連通管在重力作用下至濾室頂部的清水室。清水室出水通過重力自流進入后級凈化水池。

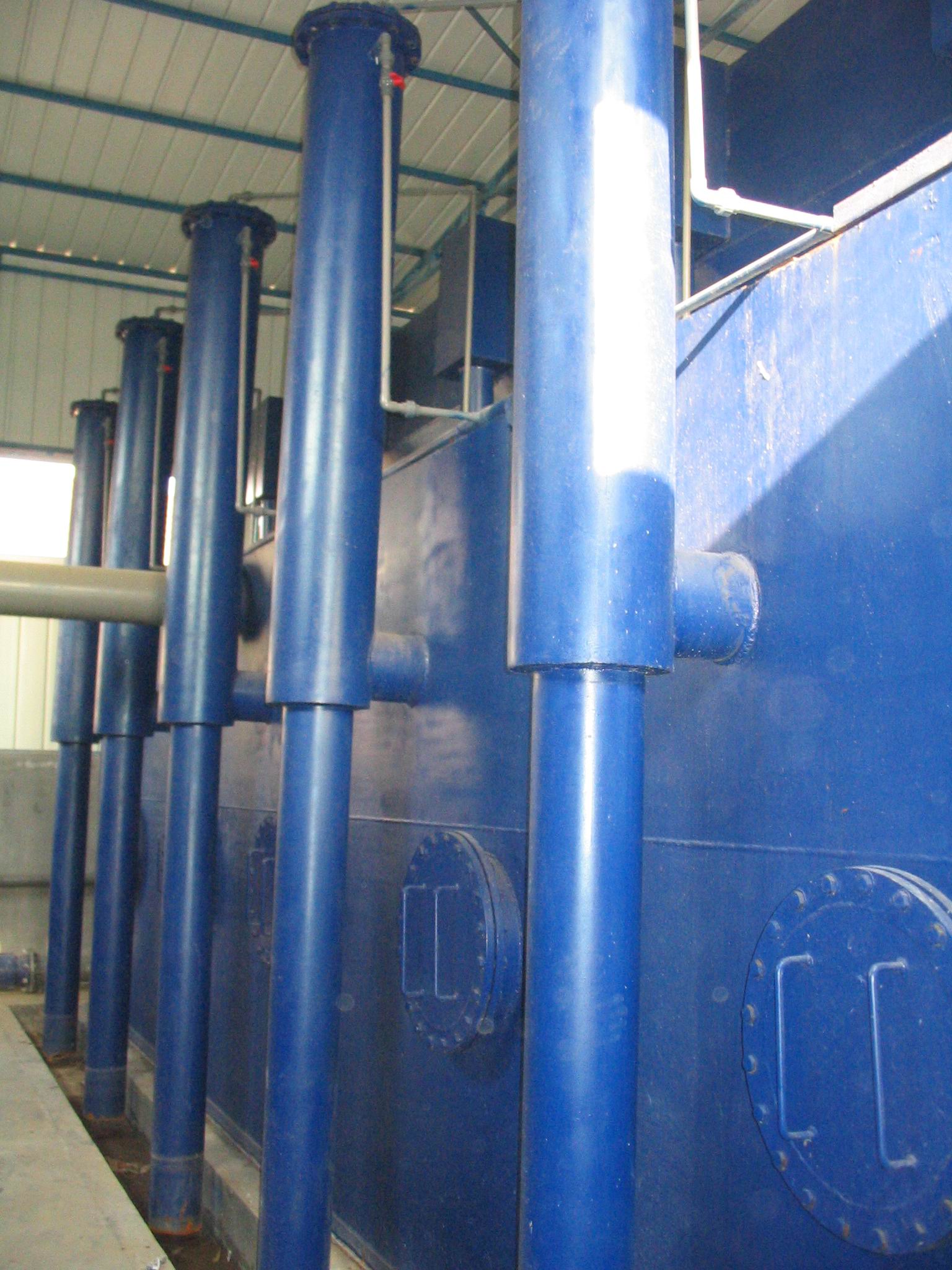

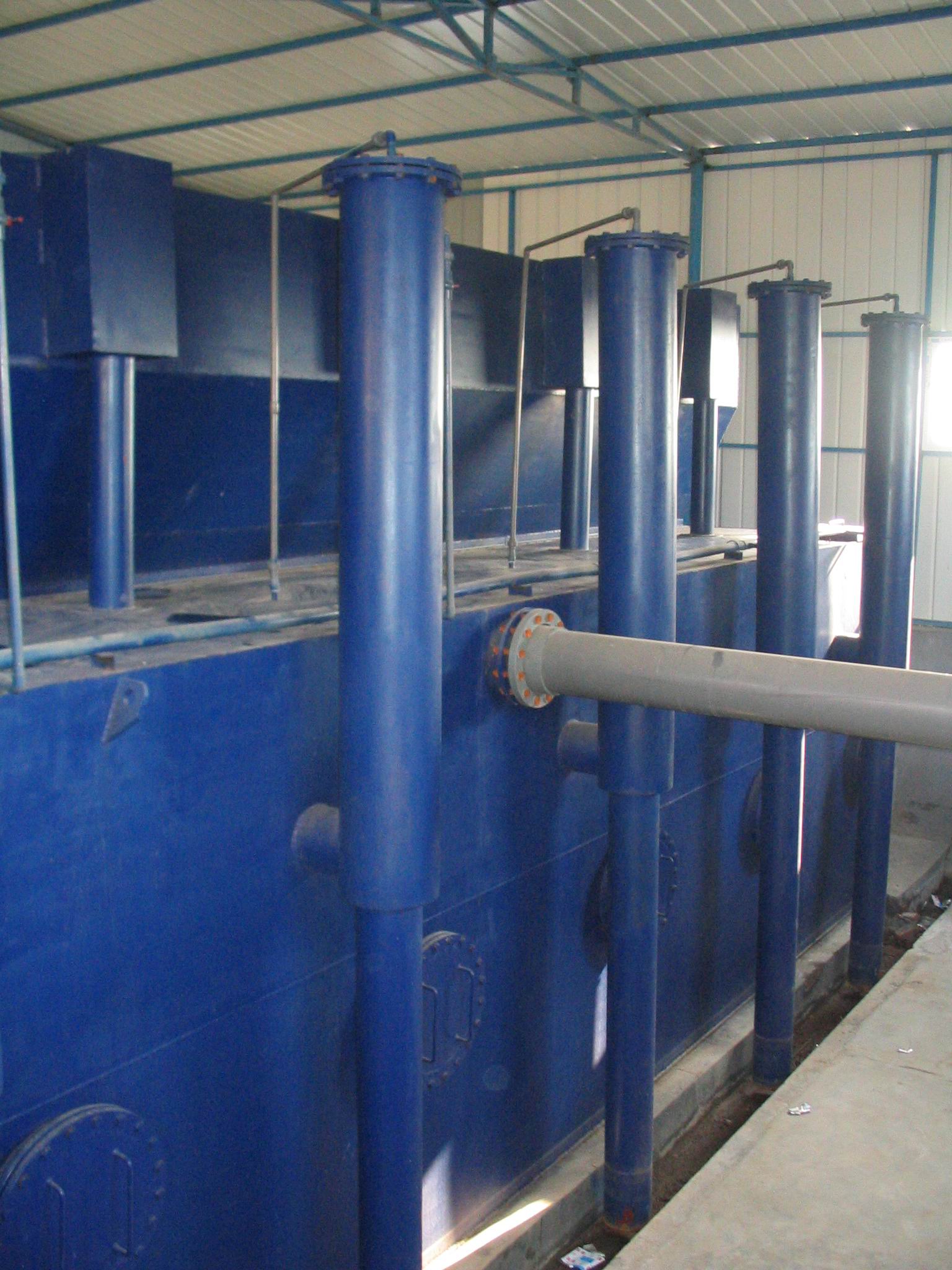

g、濾池虹吸反沖洗系統：

每個濾室均配有1套虹吸反沖洗系統,過濾系統的反沖洗排水通過重力虹吸原理,通過設定的水頭損失值形成虹吸,利用過濾室清水室內的潔凈水及濾池濾后水自動進行反沖洗,過濾層反沖洗水接至下水道進入廠區總排管網。

斜管沉淀區出水經濾料層過濾一定時間后,由于濾料層的運行阻力逐漸增大,虹吸上升管內水位逐漸升高,當水位上升至虹吸輔助管位置時,虹吸管內空氣隨著虹吸輔助管排水,形成負壓,將虹吸管內空氣不斷帶走,最終使虹吸上升管及虹吸下降管內的水位接通,即形成虹吸,過濾室上室清水在清水層的靜壓及真空吸引下迅速反沖洗,裝置內清水按照正常運行路徑反方向返回,當清水經過濾料層時即開始對濾料進行反沖洗,濾室的反洗強度通過排水管管口的錐形調節板來調整,可設定反洗強度及反洗時間,每次反沖洗歷時4～6分鐘。反洗強度為14-16L/m²·s,每臺凈水器在反沖洗時不間斷產水。

三、適用范圍

本設備適用于原水濁度小于1500mg/L的各類江、河、湖、水庫等為水源的農村城鎮、工礦企業的水廠，作為主要的凈水處理裝置；對于低溫、低濁有季節性藻類的湖泊水源，有其特殊的適應能力；作為高純水、飲料工業用水、鍋爐用水等前置水處理的預處理設備；亦可用于各類工業循環水系統，可有效而大幅度地提高循環水水質。

四、設備特點

（1）本設備是公司原產品的改進型，是一個集絮凝、沉淀、排污、反沖、集水、過濾等工藝于一體的凈水設備。

（2）本設備主殼體均為碳鋼制作，內外部采用特殊涂料進行防腐處理，使用壽命長。

（3）本系列凈水裝置，不僅適用范圍廣，處理效果好，出水水質優良；而且自耗水量少，動力消耗省，占地面積小，節水、節電、節人工。再配以本廠生產的JY型加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站（廠）。

（4）將設備模塊化，克服了設備體積過大無法運輸的難題
